Leistungsumfang
Übersicht
Unser virtuelles Anlagenmodell „Smart Kitchen“ umfasst eine Vielzahl typischer Komponenten und Geräte, wie sie in einer modernen Küche zu finden sind. Das Modell mitsamt allen Sensoren und Aktoren läuft dabei auf dem PC und kommuniziert über das Ethernet-Kabel per TCP/IP mit der SPS (z. B. einer Siemens LOGO!) oder auch einem SPS-Simulator wie PLCSIM. Insgesamt etwa 140 Sensoren und Aktoren schaffen dabei eine ausgesprochen realitätsnahe Nachbildung und ermöglichen eine nahezu unerschöpfliche Anzahl von Experimenten, ohne dass irgendwelche zusätzliche Hardware erforderlich wäre. Unser Einführungsvideo demonstriert einige der Möglichkeiten des Anlagenmodells. Zum Lieferumfang des Modells gehört eine Sammlung von über 50 typischen Programmieraufgaben, größtenteils bereits mit entsprechenden Lösungsvorschlägen. Das Anlagenmodell ist zurzeit für die Siemens LOGO! 0BA8 sowie das TIA Portal und WinSPS verfügbar.
-

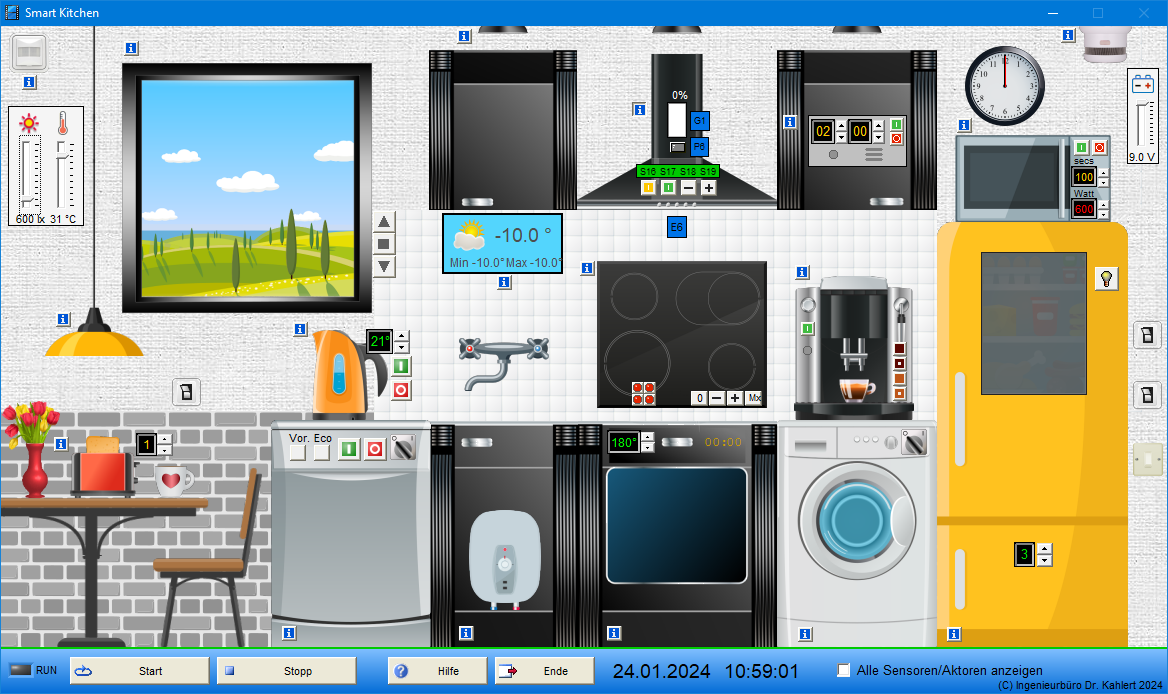

- Anlagenmodell (Sensoren/Aktoren ausgeblendet)
-

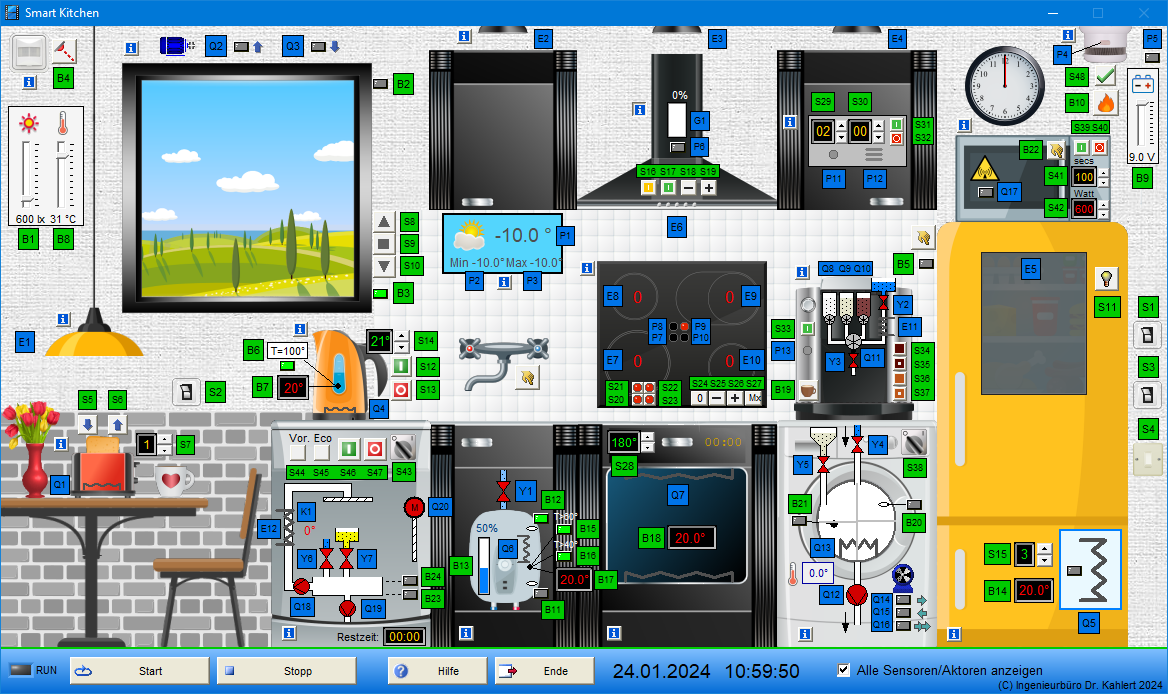

- Anlagenmodell mit allen Sensoren/Aktoren
-

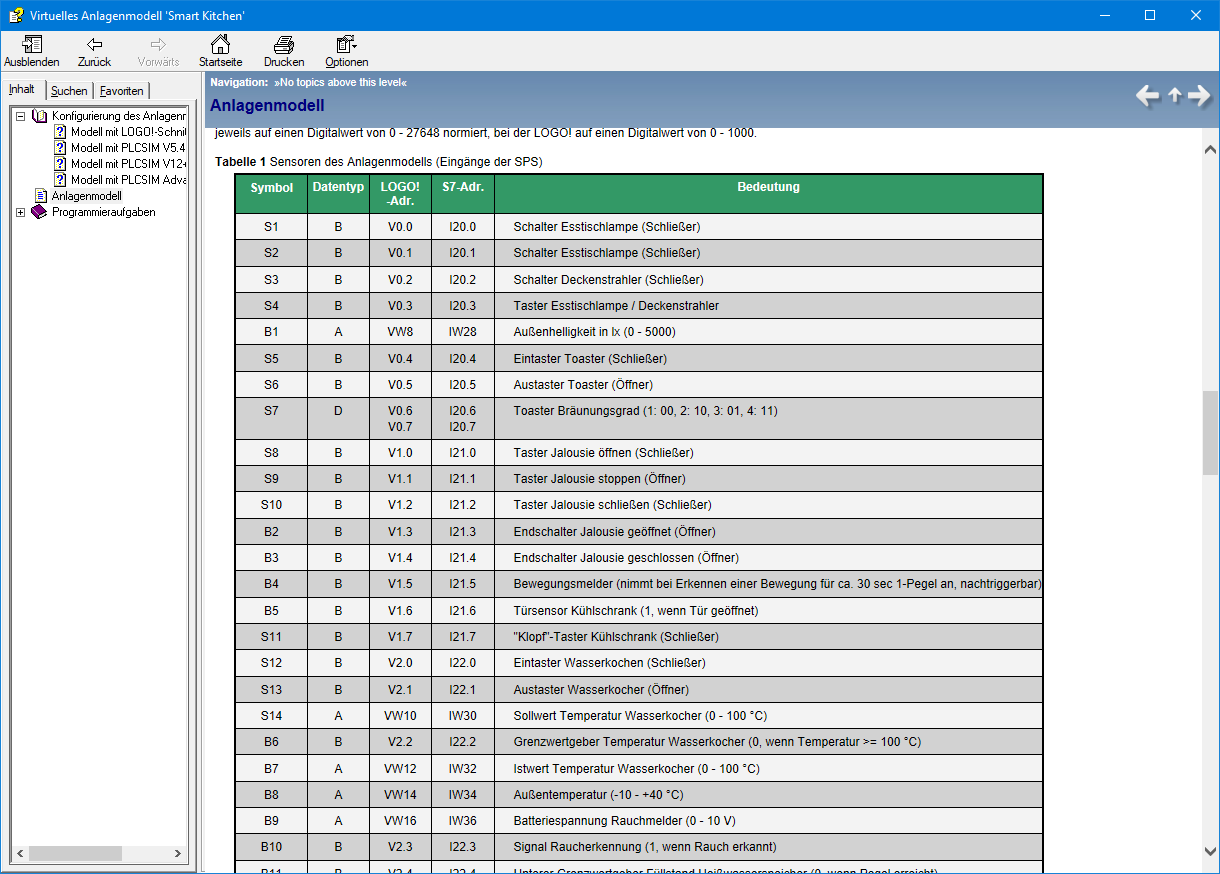

- Ausschnitt aus I/O-Tabelle
-

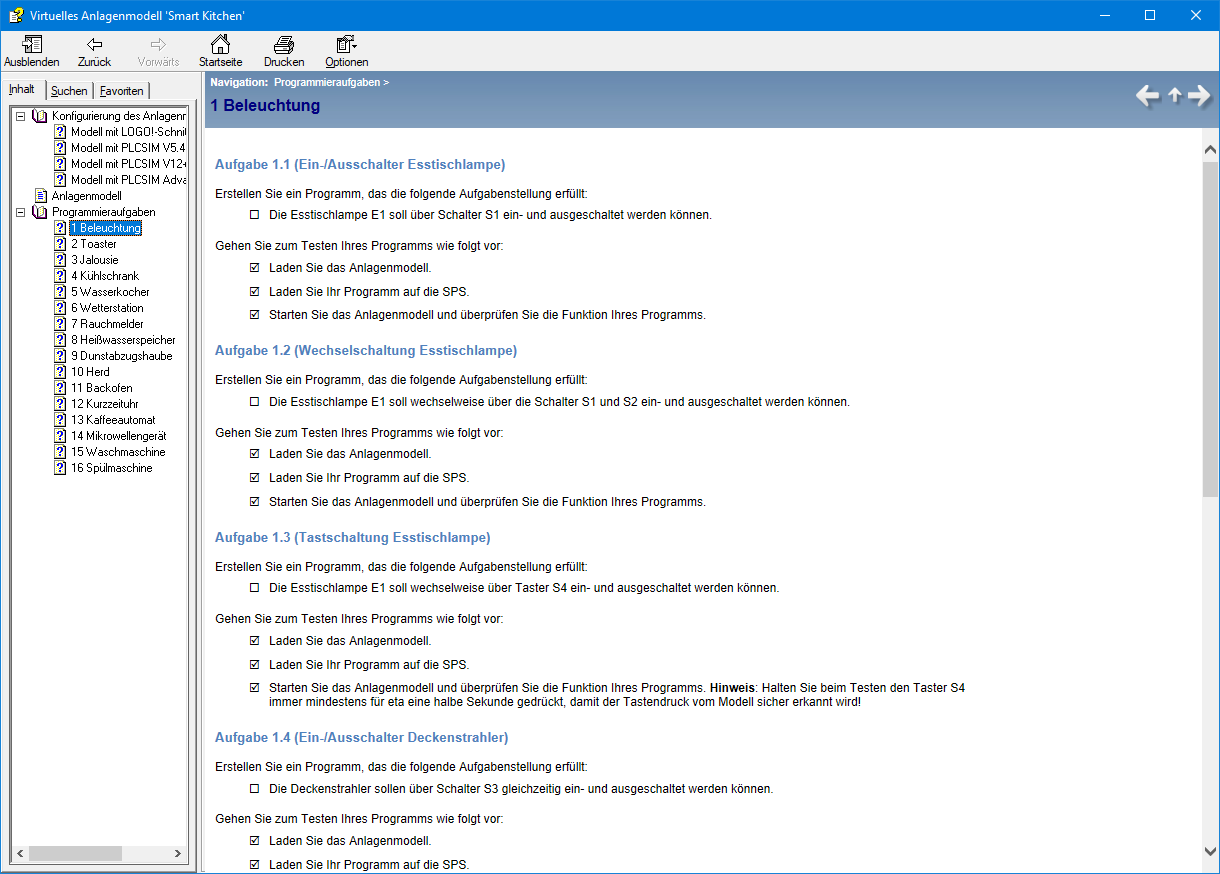

- Beispiele für Programmieraufgaben
Beschreibung des Anlagenmodells
Das Modell weist u. a. folgende Systemkomponenten auf:
- Beleuchtung (diverse Lampen und Schalter/Taster, Bewegungsmelder, Außenhelligkeitssensor)
- Toaster mit einstellbarem Bräunungsgrad
- Jalousie mit Steuertasten
- Kühlschrank mit einstellbarer Temperatur und „Anklopffunktion“
- Wasserkocher mit automatischer Abschaltung und Temperaturwahl
- Wetterstation mit Außentemperaturfühler und Anzeige von aktueller, minimaler und maximaler Temperatur
- Rauchmelder mit optischer und akustischer Anzeige sowie Spannungsüberwachung für Batterie
- Heißwasserspeicher mit Füllstands- und Temperatursteuerung
- Dunstabzugshaube mit Beleuchtung und einstellbarer Gebläseleistung
- Herd mit intelligenter Bedienung
- Backofen mit Temperaturregelung und einstellbarem Sollwert
- Einstellbare Kurzzeituhr (Timer)
- Kaffeeautomat mit unterschiedlichen Programmen
- Mikrowellengerät mit einstellbarer Leistung und Timer
- Waschmaschine mit verschiedenen Waschprogrammen
- Spülmaschine mit optionalem Vorspülgang, ECO-Modus und Restzeitanzeige
Videos
 |
Virtuelles Anlagenmodell „Smart Kitchen“ |
Weiterführende Links
Virtuelle Anlagenmodelle für Logo-Kleinsteuerungen (Horst Möbus, Elektropraktiker 11 14)
Preise
| EUR | EUR | EUR | EUR | |
| Anzahl Arbeitsplätze | 1 | 6 | 12 | |
| Virt. Anlagenmodell „Smart Kitchen“ (Schnittstelle angeben!) | 49,00 | 250,00 | 390,00 | 195,00 |
Preis(e) netto zuzüglich Mehrwertsteuer
Auf Anfrage bieten wir dieses Prozessmodell auch für andere Schnittstellen an.
